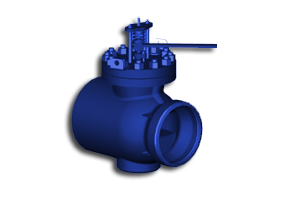

6s-13-3E'C
| Жалпы мәліметтер | ||
|---|---|---|
| Машина түрі: | Control valves - 6s type | |
| SUBTYPE: | Medium parameters valves | |
| Жұмыс ортасы: | water-steam | |
| Диаметрі, DN: | 150 | мм |
| Шығын коэффициенті: | 0.64 | |
| Сипаттама 6s-13-3E'C |
|---|
| Control valves are the most used valve type designed for continuous or discrete adjustment of flow and pressure. |
| Сипаттамалары | ||
|---|---|---|
| Диаметрі, DN: | 150 | мм |
| Температура: | 450 | °C |
| Мкр?: | 67 | |
| Айналымдар саны: | 0.25 | |
| Қысым, PN: | 10 | МПа |
| Шығын коэффициенті: | 0.64 | |
| Өту қимасының ауданы: | 54.9 | см2 |
| Өлшемдері | ||
|---|---|---|
| Биіктігі (H): | 726 | мм |
| D3: | 203 | мм |
| D2: | 160 | мм |
| D1: | 142 | мм |
| D4: | 224 | мм |
| Ұзындығы (L): | 450 | мм |
| A: | 195 | мм |
| Салмағы: | 144 | кг |
| Жетегімен салмағы: | 172 | кг |
| Жетек | ||
|---|---|---|
| Басқару әдісі: | Э | |
| Жетек түрі: | МЭОФ-250/25-0,25У-99К У2 | |
| Жетек қуаты: | 0.26 | кВт |
| Толық жүріс уақыты: | 25 | с |

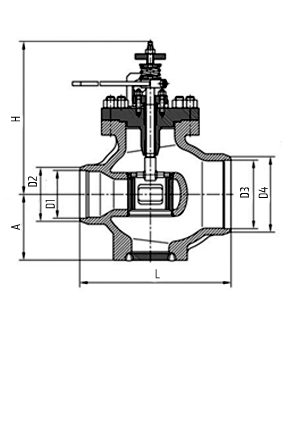

| Габариттік сызба 6s-13-3E'C * |
|---|
|
